H5端唤醒移动客户端程序(转载)

关于通过H5页面唤Native户端的介绍

1、背景

  • 目前通过H5页面唤起native APP的场景十分常见,比如常见的分享功能;一方面,对于用户而言,相同的内容在native APP上比H5体验更好,操作更加方便,另一方面,对于APP运营来说,可以增加app的用户粘性度。

  • 当前native客户端内置webview中,比较常用的是通过schema打开登陆页、配置分享入口的显示;而在外部浏览器或者webview中唤醒公司的客户端目前还没有太多尝试,有据此展开研究的必要性,以便日后在真实的需求中使用!

2、唤醒native APP 的几种方式

在Android端,常用的方式是Schame + Android Itent,在IOS端,常用的方式是Schema + Universal links(IOS9+);使用的前提都是客户端程序实现了Schema协议。

下面对这3种方式做简要的介绍:

2.1 Schema

在Android和IOS浏览器中(非微信浏览器),可以通过schema协议的方式唤醒本地app客户端;schema协议在App开发注册之后,与前端进行统一约定,通过H5页面访问某个具体的协议地址,即可打开对应的App客户端 页面;

访问协议地址,目前有3种方式,以打开富途牛牛客户端登录页为例:

1.通过a标签打开,点击标签时启动APP

<a href="ftnn:login">打开登录页</a>

2.通过iframe打开,设置iframe.src即会启动

<iframe src="ftnn:login"></iframe>

3.直接通过window.location 进行跳转

window.location.href= "ftnn:login";

Android上实现注册schema协议,可以参考博文:Android手机上实现WebApp直接调起NativeApp

注:由于微信的白名单限制,无法通过schema来唤起本地app,只有白名单内的app才能通过微信浏览器唤醒,这个问题我目前没有找到合适的解决办法!

2.2 Android Intent

在Android Chrome浏览器中,版本号在chrome 25+的版本不再支持通过传统schema的方法唤醒APP,比如通过设置window.location = “xxxx://login”将无法唤醒本地客户端。需要通过Android Intent 来唤醒APP;

在Android Chrome浏览器中,版本号在chrome 25+的版本不再支持通过传统schema的方法唤醒APP,比如通过设置window.location = “xxxx://login”将无法唤醒本地客户端,传统方式需要通过设置用户手势,比如点击来唤起APP,或者,直接通过构造Android Intent 的方式来唤醒APP;
官方文档

you should implement a user gesture to launch the app via a custom scheme, or use the “intent:” syntax described in this article.

使用方式如下:

1.构件intent字符串:

intent:
login                                                // 特定的schema uri,例如login表示打开NN登陆页
#Intent;
    package=cn.xxxx.xxxxxx;                          // 富途牛牛apk信息
    action=android.intent.action.VIEW;               // 富途牛牛apk信息
    category=android.intent.category.DEFAULT;        // 富途牛牛apk信息
    component=[string];                              // 富途牛牛apk信息,可选
    scheme=xxxx;                                     // 协议类型
    S.browser_fallback_url=[url]                     //可选,schema启动客户端失败时的跳转页,一般为下载页,需通过encodeURIComponent编码
end;

2.构造一个a标签,将上面schame 字符串作为其href值,当点击a标签时,即为通过schema打开某客户端登陆页,如果未安装客户端,则会跳转到指定页,这里会跳转到下载页;

<a href="intent://loin#Intent;scheme=ftnn;package=cn.futu.trader;category=android.intent.category.DEFAULT;action=android.intent.action.VIEW;S.browser_fallback_url=http%3A%2F%2Fa.app.qq.com%2Fo%2Fsimple.jsp%3Fpkgname%3Dcn.futu.trader%26g_f%3D991653;end">打开登录页</a>

Universal links为 iOS 9 上一个所谓 通用链接 的深层链接特性,一种能够方便的通过传统 HTTP 链接来启动 APP, 使用相同的网址打开网站和 APP;通过唯一的网址, 就可以链接一个特定的视图到你的 APP 里面, 不需要特别的 schema;

在IOS中,对比schema的方式,Universal links有以下优点:

  1. 通过schema启动app时,浏览器会有弹出确认框提示用户是否打开,而Universal links不会提示,体验更好;
  2. Universal link可在再微信浏览器中打开外部App;

网易新闻客户端IOS 9上目前采用这种Universal links方式

针对这部分内容可以参考博文:

由于公司IOS客户端目前未实现这种协议,所以无法对这种唤醒方式做测试,日后明确支持此类协议,待测试功能后,再补充这部分详细内容!

2.4 微信JS SDK

微信是一个特殊的存在;对于schema,微信会做出来拦截,导致通过 schema协议无法唤起APP;想要在微信中唤起APP,需要通过微信js sdk提供的接口进行唤起APP,目前微信并未在其开放平台上说明其接口,只有部分在微信白名单(其实就是和腾讯有合作关系的公司)中的应用程序可使用对应的接口进行唤起APP。

目前富途牛牛已经接入该功能,接入方会收到对应的接口文档,按照文档进行接入接口,不确定是否涉及到需要保密的内容,故不作公开此处做法。如需接入,先联系微信相关部门。

微信中,比较常用的做法是:

  1. 直接提示去下载页面
  2. 提示在外部浏览器中打开,在外部浏览器中通过schame等方式打开APP

2.5 QQ JS SDK

和微信同属腾讯,qq确对外开放了唤起APP的相关接口权限。

本来,心里想的很美的,使用QQ提供的api来打开APP,效果应该更好;想法是这样的:

  1. 使用isAppInstalled判断APP是否安装,如果已安装,则调用launchApp打开APP
  2. 如果没有判断没有安装外部APP,则可调整至下载页

于是,写了个demo来测试,但是。。。。调用isAppInstalled,api给出的提示是“permission denied”,直接调用launchApp方法也不可行,网上找了很久也有相关说明,QQ的api平台也没有反馈入口,。。。只好放弃这种方式;猜想只有 腾讯认可的域名中才能调用相关API。

QQ webview本身也能通过schema的方式唤起APP,所以还是老实使用这种方式。

3、实现过程

首先,通过浏览器是无法判断是否安装了客户端程序的,因此整体的思路就是:尝试去通过上面的唤起方式来唤起本地客户端,如果唤起超时,则直接跳转到下载页;整个实现过程围绕这一点展开。

2018年补充:QQ的jssdk目前已经支持判断外部APP是否安装

在不考虑IOS9 Universal links唤醒方式的条件下,可以分为这几个步骤;

3.1 生成schema字符串

首先判断浏览器UA,如果为Chrome for Android,则必须安装 Android Intent的方式来组织schema字符串;如果为其他浏览器,则按照普通的schema方式来返回即可;

// 如果是安卓chrome浏览器,则通过intent方式打开
// UC/QQ浏览器被识别为chrome,排除之
if (browser.isChrome() && browser.isAndroid() && browser.isUC() === false && browser.isQQBrowser() === false) {
    schemaStr = 'intent://' + schemaStr +'#Intent;'  +
                'scheme='   + this.appConfig.PROTOCAL          + ';'+
                'package='  + this.appConfig.APK_INFO.PKG      + ';'+
                'category=' + this.appConfig.APK_INFO.CATEGORY + ';'+
                'action='   + this.appConfig.APK_INFO.ACTION   + ';'+
                'S.browser_fallback_url=' + encodeURIComponent(this.appConfig.FAILBACK.ANDROID) + ';' +
                'end';
} else {
    schemaStr = this.appConfig.PROTOCAL + '://' + schemaStr;
}

注意参数中包含的url地址需要进行encodeURIComponent编码

3.2 通过iframe或者a标签来加载schema

由于无法确定是否安装了客户端,因此通过window.location = schema的方式可能导致浏览器跳转到错误页;所以通过iframe.src或a.href载入schema是目前比较常见的方法;

相比于iframe和a,通过设置其diaplay为none来进行隐藏,这样即便链接错误也不会对当前页构成影响,但是对于a标签,在未安装客户端的情况下,仍然会存在提示访问不存在的情况(比如opera),所以在选取上的优先级是:iframe>a>window.location,只有在iframe.href 无法调用schema的情况下,才采用a.href的方式。

经过非全面测试:

  • Android系统上,Chrome for Android无法通过iframe.src 来调用schema,而通过a.href 的方式可以成功调用,而针对chrome内核的浏览器如猎豹,360,小米浏览器,
    opera对于iframe.src和a.href的方式都能支持,所以对chrome及先关的内核的浏览器采用a.href的方式来调用scheme;对于其他浏览器,如firefox,mobile QQ,sogou浏览器则采用iframe.src的方式调用schema。对于微信浏览器,则直接跳转到下载页。其他未经测试的浏览器,默认采用iframe.src来调用schema;
  • IOS 9+系统上,Safari浏览器无法通过iframe.src的方式调用schema,对于UC,Chrome,百度浏览器,mobileQQ只能通过a.href的方式进行调用schema;对于微信浏览器,默认跳转到下载页;

代码如下:

// 需要使用的schema
var schemaUrl = this.generateSchema(config.targetURI);
var body = document.body;

// Android 微信不支持schema唤醒,必须提前加入腾讯的白名单
// 百度浏览器会拦截schema,所以直接跳下载页
// QQ,weobo 内也直接跳转下载页
if (browser.isWx() || browser.isBaidu()
    || (browser.isIOS() && browser.isMobileQQ())
    || (browser.isIOS() && browser.isAlipay())
    || browser.isWeibo()) {
    if (browser.isAndroid()) {
        window.location.href = this.appConfig.FAILBACK.ANDROID;
    } else if(browser.isIOS()){
        window.location.href = this.appConfig.FAILBACK.IOS;
    }
// Android chrome 不支持iframe 方式唤醒
// 适用:chrome,leibao,mibrowser,opera,360,UC,qq浏览器
} else if (browser.isChrome() && browser.isAndroid()
    || browser.isUC()
    || browser.isSafari()
    || browser.isQQBrowser()) {
    var aLink = util.createALink(schemaUrl);
    body.appendChild(aLink);
    aLink.click();
// 其他浏览器
// 适用:sogou,firefox,mobileQQ
} else {
    var iframe = util.createIfr(schemaUrl);
    body.appendChild(iframe);
}

3.3 处理客户端未安装的情况

前面提到无法确定客户端程序是否安装,所以在通过iframe和a调用schema时,会设置一个settimeout,超时,则跳转到下载页;

此处的超时时间设置也十分关键,如果超时时间小于app启动时间,则未待app启动,就是执行setimeout的方法,如果超时时间较长,则当客户端程序未安装时,需要较长时间才能执行settimeout方法进入下载页。因此,此处的延时时间需要考虑APP的启动时间。

var start = new Date().getTime();
var that = this;
var loadTimer = setTimeout(function() {
    if (util.isDocHidden()) {
        return;
    }
    // 如果app启动,浏览器最小化进入后台,则计时器存在推迟或者变慢的问题
    // 那么代码执行到此处时,时间间隔必然大于设置的定时时间
    if (Date.now() - start > that.appConfig.LOAD_WAITING + 200) {
        //console.log('come back from app')
    // 如果浏览器未因为app启动进入后台,则定时器会准时执行,故应该跳转到下载页
    } else {
        if (fail) {
            fail();
        } else {
            window.location.href = browser.isIOS() ? that.appConfig.FAILBACK.IOS : that.appConfig.FAILBACK.ANDROID;
        }
    }

}, this.appConfig.LOAD_WAITING);

代码中,进入到setimeout时,对跳转过程再次进行了限定;当浏览器因为启动app而切换到后台时,settimeout存在计时推迟或延迟的问题,此时,如果从app切换回浏览器端,则执行跳转代码时经历的时间应该大于setimeout所设置的时间;反之,如果本地客户端程序未安装,浏览器则不会进入后台程序,定时器则会准时执行,故应该跳转到下载页!

在实际测试过程,当通过schema成功唤起客户端,再次返回浏览器时,发现页面已跳转至下载页面,因此对已设置的settimeout需要做一个清除处理;

当本地app被唤起,app处于设备可视窗口最上层,则浏览器进入后台程序页面会隐藏掉,会触发pagehide与visibilitychange事件,此时应该清除setimeout事件,于此同时,document.hide属性为true,因此setimeout内也不做跳转动作,防止页面跳转至下载页面;

此时,有几个事件比较关键:

pagehide: 页面隐藏时触发
visibilitychange: 页面隐藏没有在当前显示时触发,比如切换tab,也会触发该事件
document.hidden 当页面隐藏时,该值为true,显示时为false

为了尽可能的兼容多的浏览器,所以讲这几个事件都进行绑定!
代码如下。

// 当本地app被唤起,则页面会隐藏掉,就会触发pagehide与visibilitychange事件
// 在部分浏览器中可行,网上提供方案,作hack处理
document.addEventListener(util.visibilityChangeName(), function() {
    if (util.isDocHidden) {
        clearTimeout(loadTimer);
    }
}, false);

// pagehide 必须绑定到window
window.addEventListener('pagehide', function() {
    clearTimeout(loadTimer);
    //success && success();
}, false);

4、测试结果

4.1 Android平台(小米3/6 手机测试)

  • 经测试,可唤起chrome,Firefox,uc,360,mibrowser,sogou,liebao,mobileQQ浏览器;
  • 新版opera浏览器采用webkit内核,但是当客户端未安装时跳转下载页会会出错,提示页面不存在;
  • 微信不支持登陆,直接做了跳转到下载页处理;
  • Android上启动相对比较慢,导致很容易启动超时而跳转到下载页面;
  • 测试页面在本机,百度浏览器会上报检测url合法性,导致唤醒不成功,故百度浏览器上直接跳转至下载页

4.2 IOS平台(ipx)

  • os7上Safari可用,其他浏览器为测试,条件限制;
  • Safari,UC浏览器,Chrome 浏览器能唤起nn客户端,但是Safari会有 是否打开的提示;
  • QQ webviwe上能打开,偶尔会失败;2016年的时候测过还可以,现在不可以打开了;
  • IOS上启动速度相对较快
  • IOS上,在不能唤起APP的情况下,跳转至APP Store的下载链接可通过APP store间接唤起APP

5、相关代码

对代码进行简单的封装,代码如下,在使用时需要针对当前的app做必要设置,采用UMD的写法:

代码见index.js

安装方式:

npm install tool-callapp --save

调用方式:

var CallUp = require('tool-callapp');

// 直接引入
// <script type="text/javascript" src="/yourpath/tool-callapp/index.js"></script>

var callup = new Callup({
    // 协议头
    PROTOCAL:'ftnn',

    // 主页
    HOME: 'quote',

    // 唤起失败时的跳转链接
    FAILBACK: {
        ANDROID: 'http://a.app.qq.com/o/simple.jsp?pkgname=cn.futu.trader&g_f=991653',
        IOS:'http://a.app.qq.com/o/simple.jsp?pkgname=cn.futu.trader&g_f=991653'
    },

    // Android apk 相关信息
    APK_INFO: {
        PKG: 'cn.futu.trader',
        CATEGORY: 'android.intent.category.DEFAULT',
        ACTION: 'android.intent.action.VIEW'
    },

    // 唤起超时时间,超时则跳转到下载页面
    LOAD_WAITING: 3000
});

callup.loadSchema({
    // 通过NN打开某个链接,注意不包括协议部分,比如打开行情主页的完整schema是ftnn://quote,这里传的值只有uri部分,即quote
    targetURI: 'quote'
});

本来这里提供了success和fail的回调,但是还未做完整测试,故暂时不开放

代码测试结果:

平台 Android iOS
weixin X X
qq ✔️ X
chrome ✔️ ✔️
mi browser ✔️ -
uc ✔️ ✔️
qq browser ✔️ ✔️
360 browser ✔️ ✔️
猎豹 ✔️ ✔️
sogou ✔️ ✔️
baidu browser X X
firefox ✔️ ✔️
safari - ✔️
微博国际 X X
微博 X X
支付宝 ✔️ X

✔️表示能唤起APP,X表示不能,-表示品台上没有该浏览器

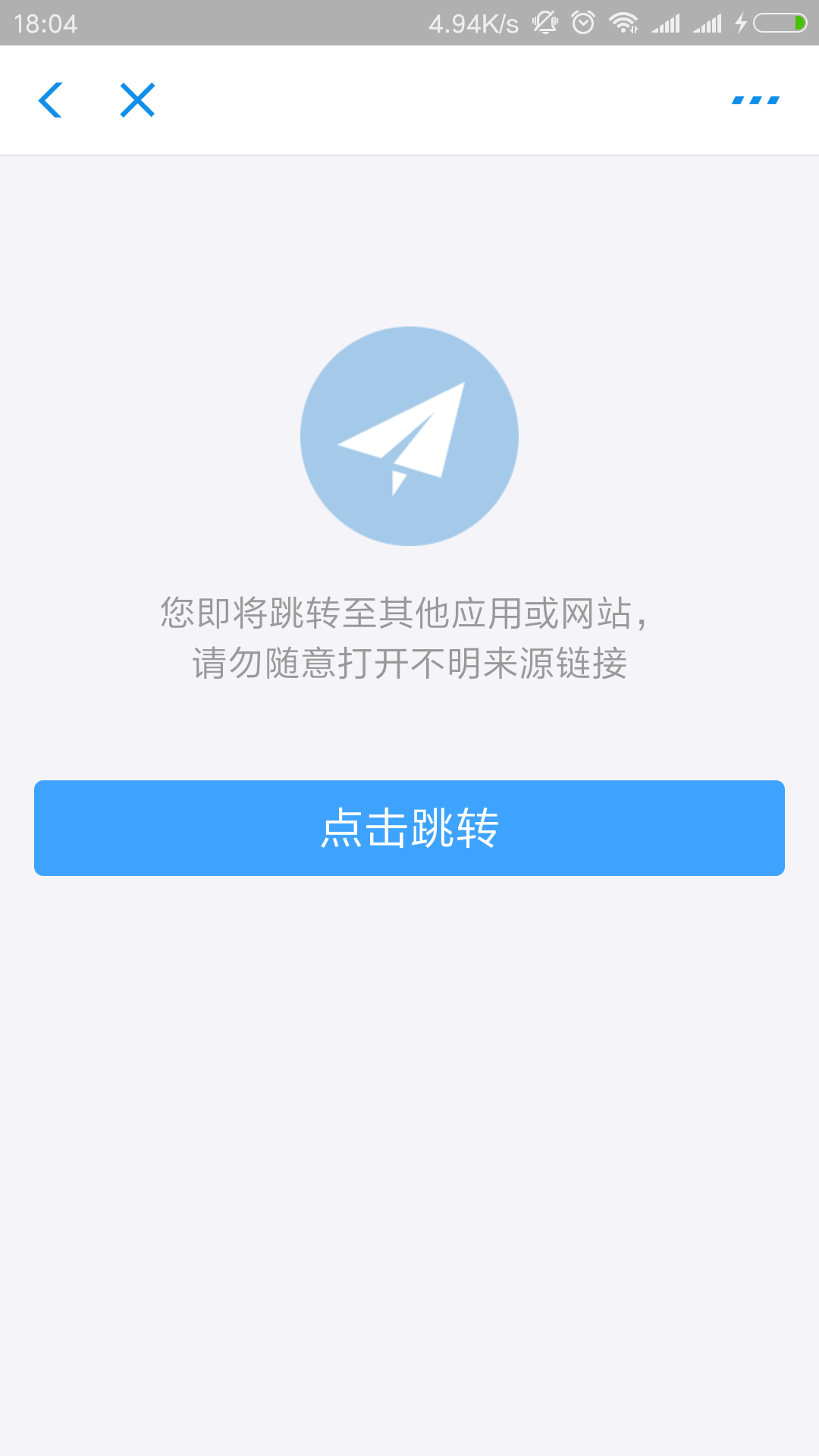

  • android支护宝中唤起时,会先跳转至支付宝提供的中间页,提示会进行跳转。点击”点击跳转”之后能唤起APP

6、研究意义

便于通过相关H5页面进入Native客户端,提升用户体验,提升App用户粘度; 对于未安装客户端的用户,可引导进入下载通道,如下场景图:

7、存在的问题

  1. 在没有安装客户端程序的时候,opera无法跳转到指定页的失败页;
  2. 通过微信唤醒客户端目前不可行,Android上需要微信设置白名单;IOS上,需要微信设置白名单或者通过Universal links(IOS9+)协议;
  3. 尚未对IOS9的 Universal links协议进行功能测试。
  4. 代码中使用的各种时间如:settimeout定时时间均根据本机测试进行的调整,普遍性需要进一步验证

还没解决的问题

  1. 在询问是否打开APP的时候,如果选择了“取消”,则再唤起APP的时候会不起作用。目前并没有什么解决方案,在chrome Android,UC Android上会复现问题。需再次刷新页面才行。

最后

  1. 经过自行测试及网上查阅资料,目前尚未找到完美的解决方案;
  2. 对于文中的不足和错误,欢迎指出。
  3. 转载请说明出处,以方便追本溯源修正文中错误
